两种三维制作软件的简单介绍

ArcGIS提供两个3D可视化环境(ArcGlobe和ArcScene),允许用户对3D空间中的3D或2D数据进行显示、分析和创建动画。

三维制作程序:ArcGlobe

ArcGlobe是ArcGIS 3D Analyst扩展模块的组成部分,此应用程序通常专用于大型数据集,并允许对栅格和要素数据进行无鞥可视化。此应用程序基于地球视图,所有数据均投影到全局立方体投影中,以不同细节层次(LOD)显示并组织到各个切片中。为了获得最佳性能,需要对数据进行缓存处理,这样会将源数据组织组织并复制到切片的LOD中。矢量要素通常被栅格化并根据与其关联的LOD进行显示,这有助于快速导航和显示。

三维软件:ArcScene

ArcScene是一种3D查看器,非常适合生成允许导航3D要素和栅格数据并与之交互的透视图场景。ArcScene基于OpenGL,支持复杂的3D线符号系统以及纹理制图,也支持表面创建和TIN显示,所有数据均加载到内存,允许相对快速的导航、平移和缩放功能、矢量要素渲染为矢量,栅格数据缩减采样或配置为用户所设置的固定行数/列数。

三维软件:ArcScene

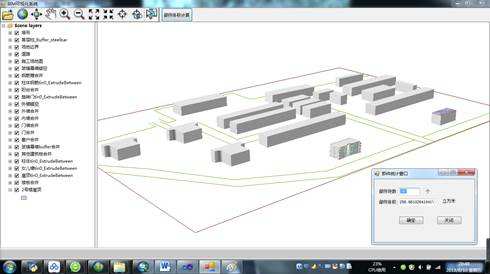

ArcScene界面介绍
  • 导航按钮:左键点击后,按住不动,上下左右移动;
  • 飞行按钮:左键点击后,释放移动鼠标飞行,按住Esc终止飞行;
  • 放大缩小:按鼠标中间滚动按钮,向前缩小,向后方大,比后面放大缩小速度快得多;
  • 飞行到某个中心:点击某个位置,慢慢将鼠标移动到那里(视野到校不变);
  • 放大到某个中心:点击某个位置,慢慢放大到那里(视野缩小);
  • 设置目标:点击某个位置,慢慢飞行到那里,并平视,飞行和放大中心结合。

ArcGlobe和ArcScene的功能区别

  • 3D分析工具(等值线、最陡路径、通视线、剖面图等):ArcGlobe不支持,ArcScene支持;
  • 通过缓存处理大量数据的能力:ArcGlobe支持,ArcScene不支持;
  • Terrain表面:ArcGlobe支持,ArcScene不支持;
  • 动态山体阴影(图层属性符号系统以及渲染显示选项):ArcGlobe不支持,ArcScene支持;
  • 注记要素类:ArcGlobe支持,ArcScene不支持;
  • 立体观看:ArcGlobe不支持,ArcScene支持;
  • VRML支持:ArcGlobe可以导入,ArcScene可以导入导出;
  • 非投影数据:ArcGlobe不支持,ArcScene支持;
  • 动画(沿路径移动图层):ArcGlobe不支持,ArcScene支持;
  • 制图表达符号系统:ArcGlobe支持栅格化图层,ArcScene不支持;
  • 显示KML数据:ArcGlobe支持,ArcScene不支持;
  • 使用ArcCIS Server服务:ArcGlobe支持,ArcScene不支持。
